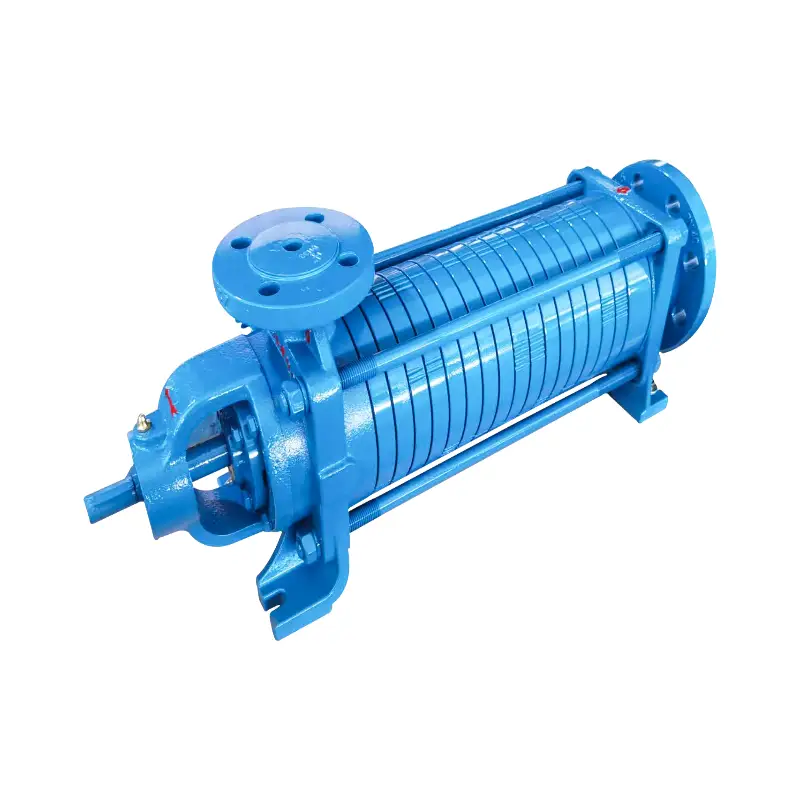

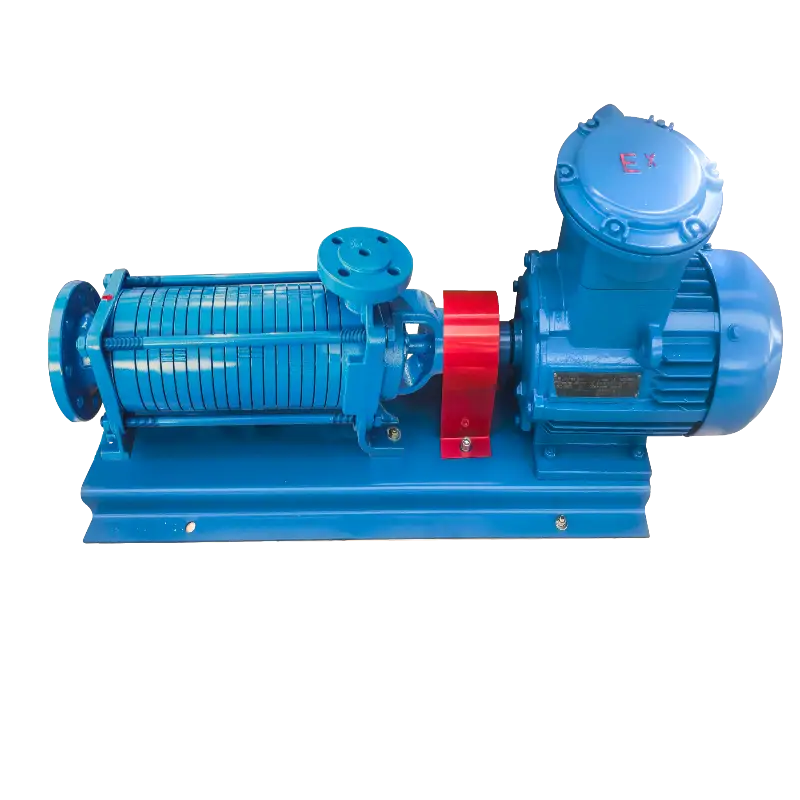

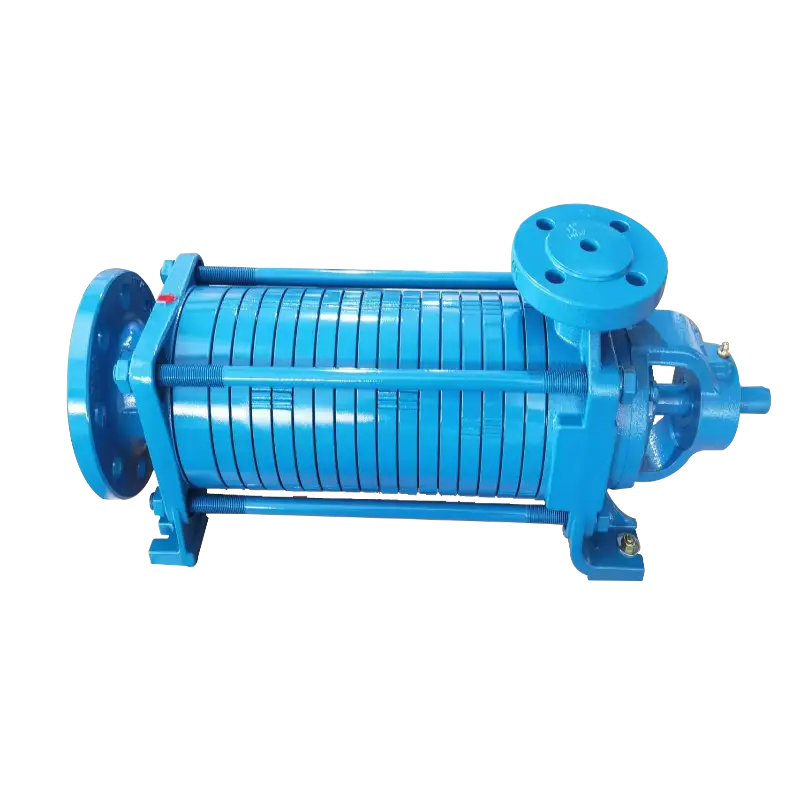

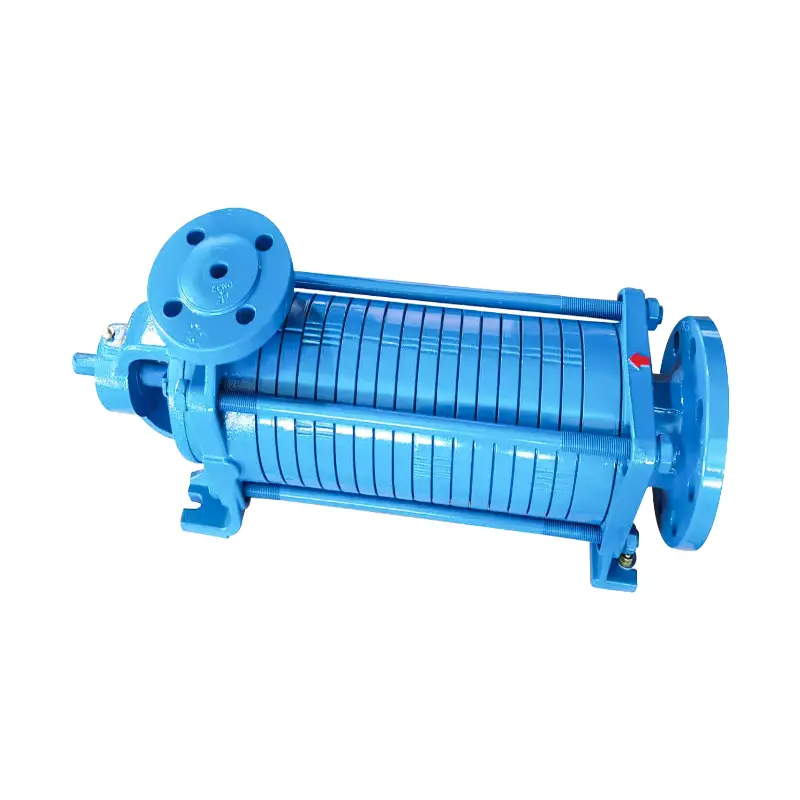

مضخة غاز البترول المسال متعددة المراحل هذه عبارة عن مضخة ذات قناة تدفق للطرد المركزي ذات تصميم أفقي و 8 مراحل. إنها تعتمد الختم الميكانيكي بدون تبريد خارجي. مجهزة بتوربين ما قبل الضغط في نهاية الشفط، تعمل مضخة غاز البترول المسال متعددة المراحل هذه بشكل ممتاز في ظل ظروف NPSH المنخفضة، مما يوفر معدل تدفق عالي وضغط مرتفع.
تتكون المضخة من أربعة مكونات رئيسية: قسم الدعم، وقسم القيادة، والمحامل، ومكونات الختم. يتكون قسم الدعم من إطار دعم المدخل، وإطار دعم المخرج، ومجموعة جلبة ريشة التوجيه الأمامية، وحاجز ريشة التوجيه، ومجموعة جلبة ريشة التوجيه، وموصل المخرج، والغطاء، ومبيت المحمل - يستخدم موصل المخرج مسامير ربط لتثبيت كل قسم معًا لتشكيل غرفة العمل. يتكون قسم القيادة من عمود الإدارة، والمكره في المرحلة الأمامية، والمكره النحاسي، والمفتاح المتوازي - يقوم العمود بتشغيل المكره من خلال المفتاح لتوليد قوة الطرد المركزي. تشتمل المحامل على محامل جلبة ريشة التوجيه الأمامية، ومحامل جلبة ريشة التوجيه، ومحامل دوارة. تتكون مكونات الختم من حلقات O وأختام ميكانيكية.
المعلمة على النحو التالي.
|
اتجاه الدوران |
عكس اتجاه عقارب الساعة عند مواجهة نهاية عمود الإدارة |
|
الحد الأقصى لضغط العمل |
2.8 ميجا باسكال |
|
سرعة |
1450 دورة في الدقيقة |
|
قوة |
5.5 كيلو واط، 380 فولت |
|
درجة الحرارة المحيطة |
-20 درجة مئوية إلى 60 درجة مئوية |
|
منصة |
8 |
تتميز مضخة غاز البترول المسال متعددة المراحل هذه بتصميم أفقي مع دافعات ذات 8 مراحل، مما يوفر رأسًا مرتفعًا وإخراج تدفق كبير. لا يتطلب الختم الميكانيكي نظام تبريد إضافي، مما يسهل عملية التركيب والصيانة. يعمل توربين الضغط المسبق الموجود في طرف الشفط على تقليل متطلبات NPSH بشكل فعال، مما يضمن التشغيل المستقر حتى في ظل ظروف الشفط السيئة. مع الهيكل المدمج والتشغيل السلس، فإن مضخة غاز البترول المسال متعددة المراحل هذه مناسبة للخدمة الشاقة المستمرة.
إن مضخة غاز البترول المسال متعددة المراحل هذه مناسبة لملء الأسطوانات، وضخ غاز البترول المسال من صهاريج التخزين فوق الأرض، وتحميل وتفريغ شاحنات الصهاريج. يتعامل مع مجموعة متنوعة من الوسائط بما في ذلك غاز البترول المسال والكيروسين والديزل والسوائل الأخرى.
Q1: لماذا لا تعمل مضخة غاز البترول المسال متعددة المراحل؟
A1: افحص المحرك وافحص جسم المضخة بحثًا عن أي تشويش (أجسام غريبة أو مسامير ربط غير متوازنة).
Q2: لماذا تهتز مضخة غاز البترول المسال متعددة المراحل بشدة؟
A2: تحقق من المحاذاة بين المحرك والمضخة - تحقق من صواميل التثبيت واتساق الارتفاع المركزي.
س 3: كيفية إصلاح التسرب من مضخة غاز البترول المسال متعددة المراحل؟
A3: افحص الختم الميكانيكي (تلف أو ارتفاع غير صحيح - قياسي 2.5 مم ± 0.5 مم) وافحص الحلقات الدائرية بحثًا عن التآكل.
