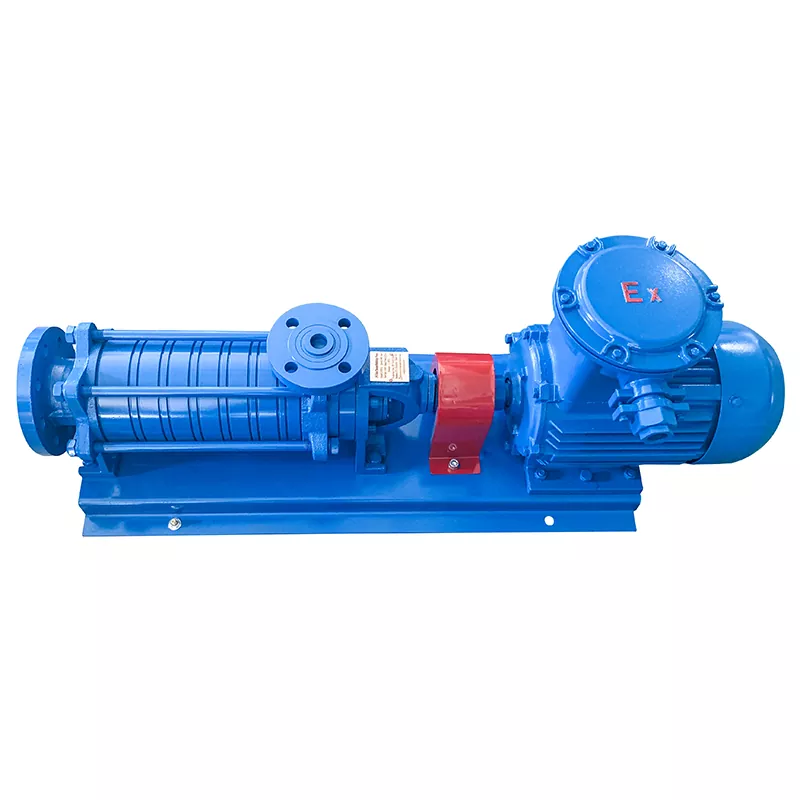

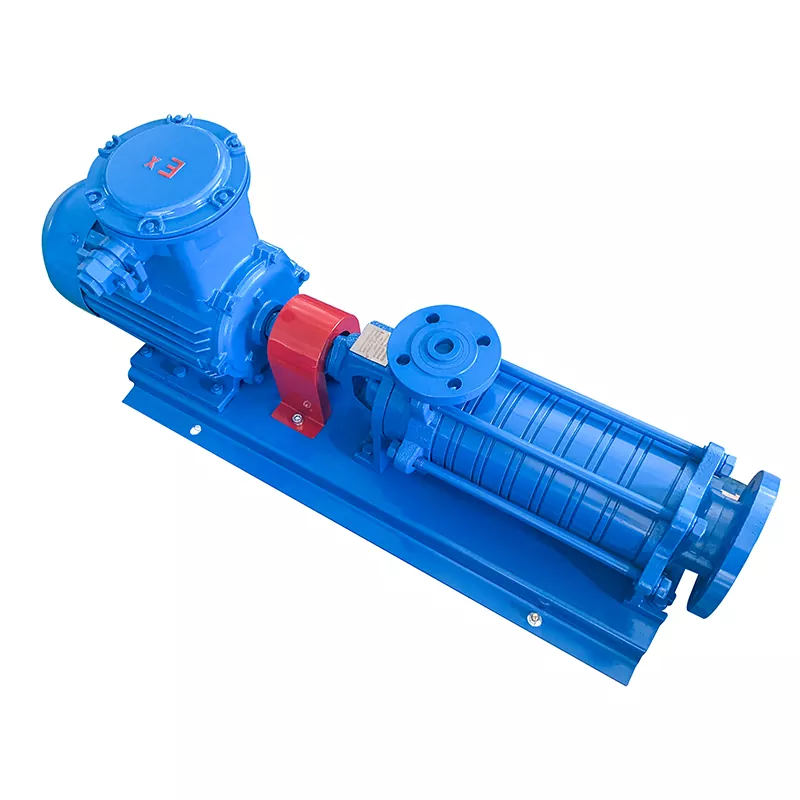

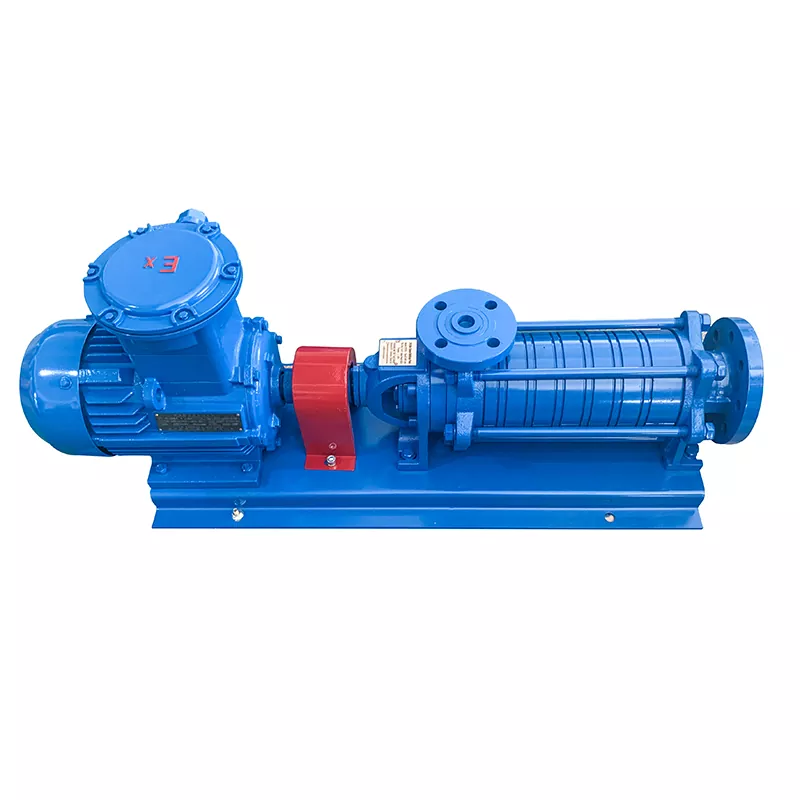

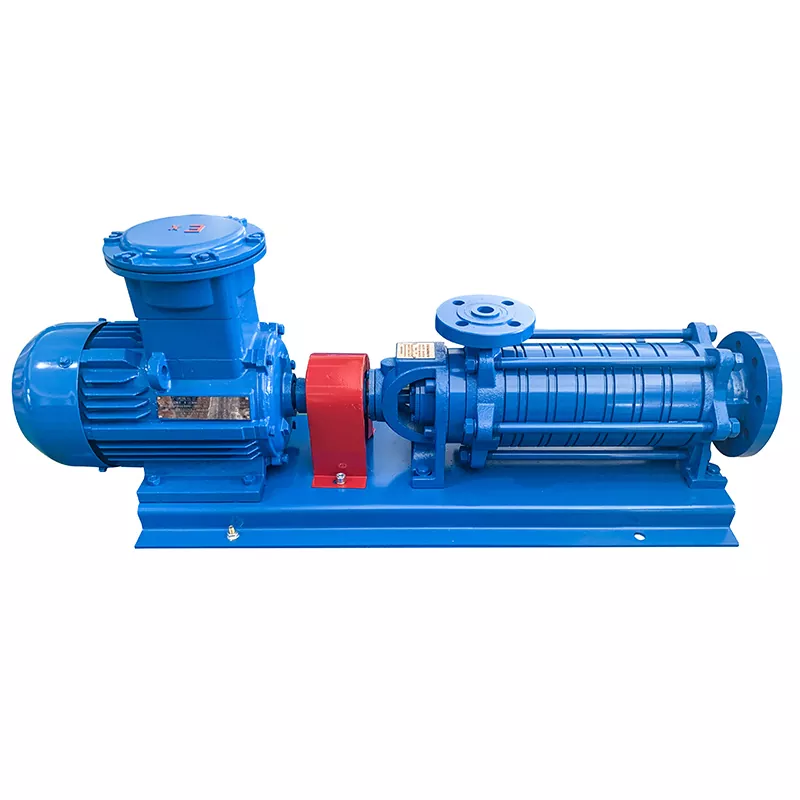

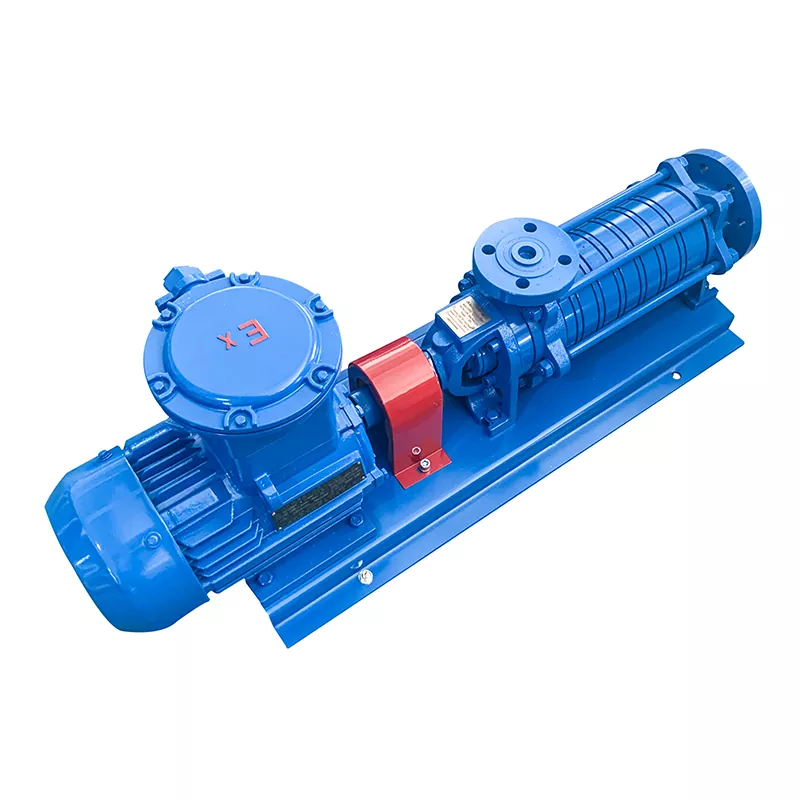

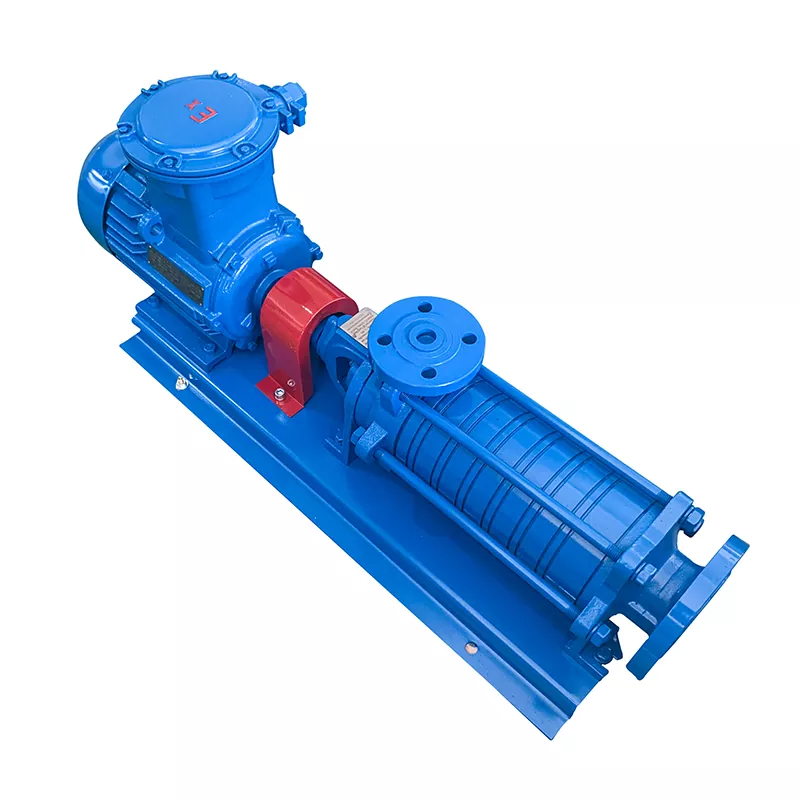

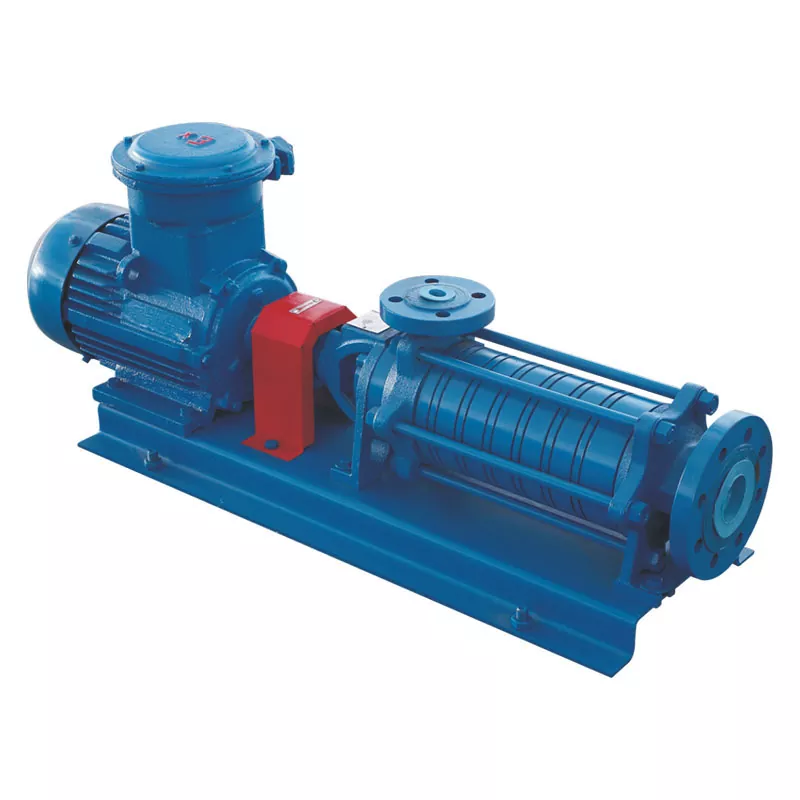

مضخة LPG 6 Stage هي مضخة طرد مركزي متعددة المراحل مصممة خصيصًا لنقل الغاز المسال. إنها تعتمد الهيكل الأفقي، لديها 6 دافعات، والعمود يستخدم الختم الميكانيكي بدون تبريد. إنها تعتمد تصميمًا متعدد المراحل، وكل مرحلة تحتوي على شفرات دوارة سريعة الدوران وشفرات ثابتة. سوف تصطدم جزيئات الغاز بالشفرات في كل مرحلة، وتكتسب الطاقة تدريجياً وتنقلها إلى الخارج، وأخيراً يتم تفريغها من المخرج. تم تجهيز مضخة LPG ذات 6 مراحل بتوربين ما قبل الضغط في نهاية الشفط، وهو مناسب لظروف العمل المنخفضة NPSH ويتميز بمزايا معدل التدفق العالي والضغط العالي.
|
نموذج |
إل بي جي بي-65 |
|
اتجاه الدوران |
عكس اتجاه عقارب الساعة التي تواجه نهاية عمود محرك المضخة |
|
معدل التدفق |
5.5 م3/ساعة |
|
مدخل |
DN65 |
|
مَنفَذ |
DN32 |
|
جهد العمل |
380 فولت |
|
قوة المحرك |
4 كيلو واط |
|
سرعة المحرك |
50 هرتز 1450 دورة في الدقيقة |
|
أقصى ضغط العمل |
25 بار |
|
ماكس الضغط التفاضلي |
15 بار |
|
نطاق درجة الحرارة |
-30 درجة مئوية ~ 60 درجة مئوية |
|
محامل |
محمل منزلق على طرف المضخة، ومحمل كروي على طرف المحرك |
|
تشحيم |
يتم تشحيم المحمل المنزلق لنهاية المضخة بواسطة وسط المضخة، ويكون المحمل الكروي لنهاية المحرك ذاتي التشحيم |
1. يتضمن الهيكل الرئيسي لمضخة غاز البترول المسال ذات 6 مراحل إطار دعم المدخل، ودافعة المرحلة الأمامية، وغطاء ريشة توجيه المرحلة الأمامية، وحاجز ريشة التوجيه، ودافعة النحاس، وعمود النقل، وجلبة ريشة توجيه المرحلة الخلفية، وموصل المخرج، وغطاء مخرج المضخة، والختم الميكانيكي، وغطاء غطاء المخرج، وإطار دعم المخرج، والاقتران، وما إلى ذلك.
2. إن غلاف مضخة الطرد المركزي متعددة المراحل LPG يعتمد تصميم مجزأ أو أسطواني لتلبية احتياجات مستويات الضغط المختلفة.
3. المكره مصنوع من سبائك النحاس، التي تتميز بمقاومة عالية للتآكل وقوة ميكانيكية.
1. تعبئة أسطوانات الغاز المسال.
2. ضخ الغاز المسال من الخزانات السطحية والجوفية.
3. تحميل وتفريغ شاحنات صهاريج غاز البترول المسال، وعربات صهاريج غاز البترول المسال، وما إلى ذلك.
