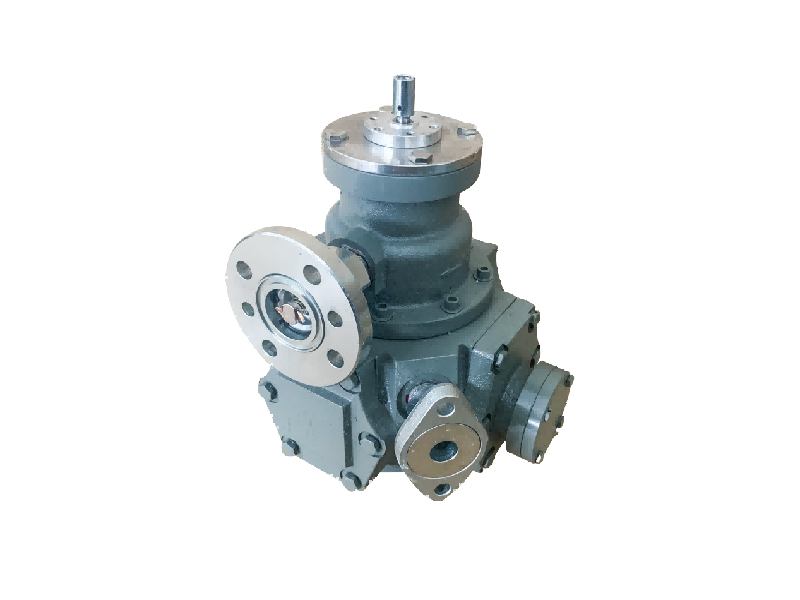

جوهرLPGFM1 مقياس التدفقهو قذيفة أسطواني مغلقة. تم تثبيت Shell داخل دوران مجاني حول المحور المركزي للأسطوانة الأسطوانية ، والطبل بواسطة الشفرة الشعاعية المنفصلة إلى غرفة غاز مستقلة مستقلة (أو "دلو"). تحتوي كل غرفة على فتحات شق مستقيمة في الجدار الداخلي (بالقرب من المحور الأوسط) وفي الجدار الخارجي (بالقرب من السكن): يعد الفتحة الداخلية بمثابة مدخل إلى غرفة القياس في الغرفة والافتتاح الخارجي بمثابة منفذ للغرفة. تمتلئ مساكن LPGFM1 بحوالي نصف حجم الماء أو زيت السطوح منخفض السائل ، بحيث يتم غمر النصف السفلي من الدوار في السائل. طريقة الختم السائلة هذه هي الميزة الرئيسية لمقياس التدفق ، الذي يحل محل الختم الميكانيكي لمتشر التدفق التقليدي التقليدي ويحقق عملية فريدة من نوعها خالية من التسرب.
الغاز من مدخل مقياس التدفق إلى سير العمل هو كما يلي:
مرحلة قابلة للنفخ: الغاز أولاً في التيار في موضع محدد لغرفة الغاز (مثل الغرفة). في هذا الوقت ، بدأت غرفة المدخل الداخلي المعرضة لسطح السائل ، وبدأ المدخل المتصل بالغاز في ملء الغرفة A. في الوقت نفسه ، تمتلئ غرفة أخرى (مثل الغرفة ب) بالغاز ويتم إغلاق الفتحات الداخلية والخارجية بواسطة السطح السائل ، وتشكل مساحة "دلو" مغلقة - غرفة القياس. تحتوي غرفة ثالثة (على سبيل المثال ، الغرفة C) على منفذها الخارجي المعرض لسطح السائل وتبدأ في تنفيس الغاز إلى منفذ العداد.
القيادة والدوران: مع استمرار غاز الغرفة A ، تتعرض الأسطوانة الدوارة لقوة غير متوازنة مدفوعة بضغط المدخل ويبدأ في تدوير اتجاه عقارب الساعة حول محورها المركزي (يعتمد اتجاه الدوران على التصميم ويظهر عكس اتجاه عقارب الساعة في التوضيح).
في الوقت نفسه ، تدور الغرفة A إلى الموضع الأصلي للغرفة B ، وتغلق الفتحات الداخلية والخارجية بواسطة السطح السائل ، مما يشكل غرفة قياس جديدة. وبهذه الطريقة ، تخضع كل غرفة للدورة: التضخم → تشكيل غرفة مغلقة → العادم → إعادة تعيين عن طريق الانغماس.
أساس القياس الحجمي: النقطة الأساسية هي أنه بالنسبة لكل ثورة من الأسطوانة ، فإن حجم الغاز يساوي "عدد الغرف × الحجم من الغرف الفردية" عبر العداد. على سبيل المثال ، في حالة الدوار المكون من أربع غرف ، تقوم إحدى الثورة بتصريف أربعة أضعاف حجم الغرف. يتم نقل عدد دورات الأسطوانة إلى مؤشر العد الخارجي (مثل العداد الميكانيكي أو المستشعر الإلكتروني) من خلال آلية التروس ، والتي يمكن أن تضيف بدقة الحجم الكلي للغاز الذي يمر عبر مقياس التدفق.
LPG التدفقبحكم مبدأ الختم السائل ، فئة فريدة من مقياس التدفق الحجمي غير المتساقط. تعتمد خصائص الخطأ (مثل الخطية والتكرار) والآخر على الختم الميكانيكي لمقياس التدفق الحجمي (مثل عجلة الحزام ، الغشاء) فرق كبير ، عادةً بدقة ممتازة ، دقة قياس تصل إلى 0.2 إلى مستوى 0.5. ومع ذلك ، فإن مبدأ التشغيل يجلب أيضًا قيودًا محددة:
قيود نطاق التدفق: من أجل ضمان إغلاق السائل بشكل فعال في غرفة الغاز ويمكن أن يتم تفريغ الغاز بسلاسة دون التسبب في تقلبات عنيفة في مستوى السائل أو السائل السائل ، لا يمكن أن تكون سرعة الدوران للأسطوانة الدوارة سريعة جدًا. هذا يحد بشكل مباشر من الحد الأقصى لمعدل التدفق القابل للقياس. لذلك ، فإن عدادات تدفق LPGFM1 مناسبة بشكل أساسي لقياس دقيق لغازات التدفق الصغيرة ، والاستخدام الشائع في المختبرات ، ومعايرة العدادات القياسية ، ومراقبة التدفق الصغيرة للعمليات الخاصة والسيناريوهات الأخرى.
متطلبات توافق الغاز: يجب عدم إذابة الغاز المراد قياسه في سائل الختم داخل مقياس التدفق ، ولا يمكن أن يكون له أي تفاعل كيميائي أو تفاعل مع سائل الختم. قد يؤدي الفشل في القيام بذلك إلى أخطاء القياس (على سبيل المثال ، قراءات الحجم الصغيرة الناتجة عن حل الغاز) ، أو التغييرات في طبيعة السائل ، أو حتى تلف المقياس. يعد اختيار سائل ختم مناسب (الماء أو الزيت أو غيره من السائل الخامل) أمرًا ضروريًا لقياس دقيق لغاز معين.
اعتبارات أخرى: يجب تثبيت العداد أفقياً ويجب الحفاظ على مستوى السائل في العلامة المحددة عند الاستخدام. قد تؤدي التغييرات في درجة الحرارة المحيطة إلى تغييرات في حجم سائل الختم وتتطلب الانتباه أو التعويض. في حين أنها دقيقة للغاية ، فهي عادة ما تكون كبيرة نسبيا في الحجم والوزن وتتطلب صيانة منتظمة لمستوى ونظافة السائل.
باختصار ، تشغل أجهزة تدفق LPG ، بدقة عالية ، لا تسرب ومبدأ بديهي ، وضعًا مهمًا في مجال قياس الحجم الكلي لغازات التدفق الصغيرة ، ولكن هناك حاجة إلى متابعة نطاقات التدفق المعمول بها ومتطلبات التوافق السائل المغطى بالغاز.
