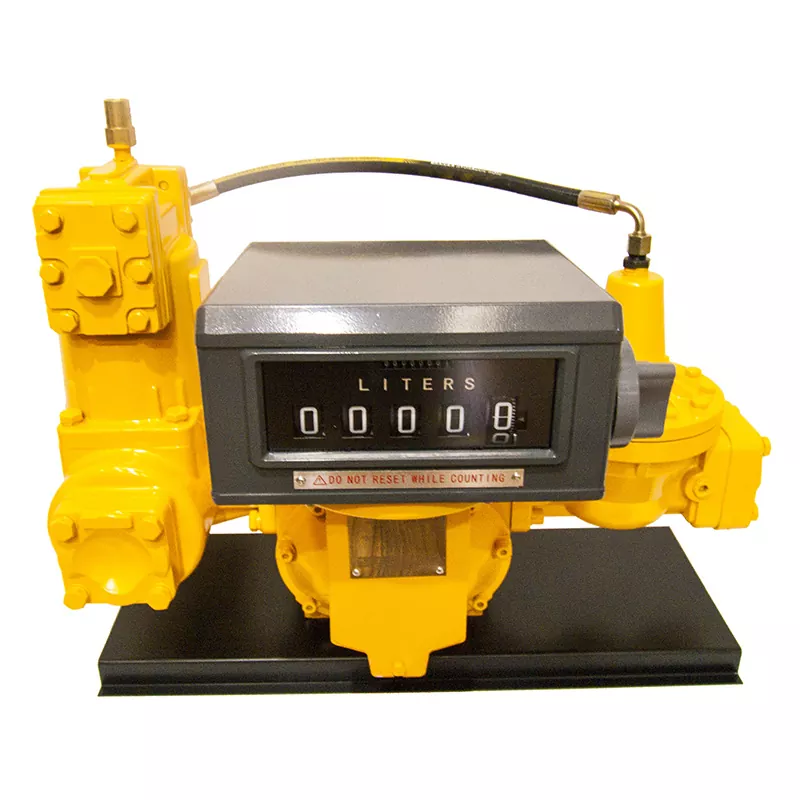

A مقياس الجريان الإزاحي الإيجابي(PD Flowmeter) هو أحد الأجهزة الأكثر دقة المستخدمة لقياس معدل التدفق الحجمي للسوائل. على عكس مقاييس التدفق الأخرى التي تعتمد على تغيرات السرعة أو الضغط، فإن هذا النوع من الأجهزة يفصل السائل فعليًا إلى أحجام ثابتة وقابلة للقياس ويحسب عدد المرات التي تمر فيها هذه الأحجام عبر المقياس. يمثل كل دوران أو إزاحة كمية محددة من السائل، مما يسمح بقراءات دقيقة وقابلة للتكرار بشكل استثنائي.
في الصناعات التي تكون فيها الدقة أمرًا بالغ الأهمية، مثلالمعالجة الكيميائية والنفط والغاز والأدوية وإنتاج الغذاء- يلعب مقياس تدفق الإزاحة الإيجابية دورًا حيويًا في الحفاظ على مراقبة الجودة وكفاءة العملية.
عندما يتعلق الأمر بالدقة والموثوقية والاستقرار على المدى الطويل،مقاييس التدفق الإزاحي الإيجابيتبرز لعدة أسباب رئيسية:
دقة استثنائية- عادة في حدود ±0.1% إلى ±0.5% من القيمة الحقيقية، مما يضمن الحد الأدنى من أخطاء القياس.
مستقلة عن ملف التدفق- يعمل بفعالية حتى في ظروف التدفق النابض أو اللزج أو غير المنتظم.
لا حاجة لتشغيل الأنابيب المستقيمة– على عكس مقاييس التدفق التوربينية أو بالموجات فوق الصوتية، لا تتطلب مقاييس التدفق PD أقسامًا طويلة من المنبع أو المصب.
متانة- مصنوعة من مواد قوية مناسبة للبيئات الصناعية الصعبة.
مجموعة واسعة من التطبيقات- مناسبة للقياسالوقود والزيوت والسوائل الهيدروليكية والعصائر والمذيبات والمزيد.
هذه الفوائد تجعلمقياس الجريان الإزاحي الإيجابيخيار فعال من حيث التكلفة ويمكن الاعتماد عليه لقياس الحجم الدقيق.
فيشركة ونزهو Supertech Machine Co., Ltd.، نحن متخصصون في تصنيع مقاييس تدفق الإزاحة الإيجابية عالية الدقة المصممة لتلبية متطلبات الصناعات المتعددة. فيما يلي ملخص لمواصفاتنا القياسية:
| المعلمة | مواصفة |
|---|---|
| مبدأ القياس | مكبس دوار / تروس بيضاوية / دوار حلزوني |
| نطاق التدفق | 0.1 - 1000 لتر/دقيقة (قابل للتخصيص) |
| دقة | ±0.2% من القراءة (قياسي) |
| التكرار | ±0.05% |
| ضغط التشغيل | ما يصل إلى 25 ميجا باسكال |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +120 درجة مئوية |
| نطاق اللزوجة | 0.3 - 2000 مللي باسكال · ثانية |
| مادة الجسم | الفولاذ المقاوم للصدأ / سبائك الألومنيوم / الحديد الزهر |
| إشارة الإخراج | نبض / 4-20 مللي أمبير / RS485 |
| مزود الطاقة | 12-24 فولت تيار مستمر |
| نوع الاتصال | الخيوط / ذات الحواف / ثلاثي المشبك |
كلمقياس الجريان الإزاحي الإيجابيتم اختباره بعناية للتأكد من الدقة والتكرار والمتانة قبل الشحن لضمان الأداء المتسق في هذا المجال.
المقياس الجريان الإزاحي الإيجابيمثالي لقياس السوائل النظيفة واللزجة. يظل أدائه مستقرًا حتى عند التعامل مع السوائل التي قد تسبب مشاكل للأنواع الأخرى من أجهزة قياس التدفق.
في صناعة النفط والغاز:يستخدم لتوزيع الوقود بدقة، ومراقبة خطوط الأنابيب، والتحكم في التشحيم.
في الأغذية والمشروبات:يقيس الشراب ومنتجات الألبان والمكونات اللزجة الأخرى باستخدام خيارات الفولاذ المقاوم للصدأ بدرجة النظافة.
في المعالجة الكيميائية:يضمن الجرعات الدقيقة ومزج المواد الكيميائية، حتى في التطبيقات عالية اللزوجة.
في المستحضرات الصيدلانية:يدعم عمليات التعبئة الدقيقة ومراقبة الجودة حيث يكون كل مليلتر مهمًا.
لأنمقياس الجريان الإزاحي الإيجابييقيس الحجم الفعلي، وليس سرعة التدفق، ويحافظ على دقة ثابتة بغض النظر عن التغيرات في اللزوجة أو ملف تعريف التدفق.
| ميزة | مقياس الجريان الإزاحي الإيجابي | مقياس الجريان التوربيني | مقياس التدفق الكهرومغناطيسي |
|---|---|---|---|
| دقة | ±0.1%-±0.5% | ±0.5%-±1.0% | ±0.3%-±1.0% |
| التعامل مع اللزوجة | ممتاز | فقير | جيد |
| حساسية ملف تعريف التدفق | لا أحد | عالي | قليل |
| متطلبات الصيانة | قليل | واسطة | قليل |
| مناسبة للسوائل غير الموصلة | نعم | نعم | لا |
| التطبيقات النموذجية | النفط والوقود والمواد الكيميائية والعصائر | السوائل النظيفة | الماء، الطين |
توضح هذه المقارنة سبب تفضيل العديد من الصناعاتمقاييس التدفق الإزاحي الإيجابيعندما تكون دقة القياس وتعدد الاستخدامات من أهم الأولويات.
س 1: ما نوع السوائل التي يمكن لمقياس تدفق الإزاحة الإيجابية قياسها؟
A1: يمكنه قياس كليهما بدقةاللزوجة المنخفضةالسوائل مثل البنزين والمذيباتاللزوجة العاليةالسوائل مثل الزيوت والعصائر والراتنجات. هذه المرونة تجعلها مثالية للصناعات المتنوعة.
س 2: كيف يحافظ مقياس تدفق الإزاحة الإيجابية على الدقة مع تغير اللزوجة؟
ج2: لأنه يقيسالحجم الفعلي النازحينبدلاً من سرعة التدفق، تظل دقتها ثابتة حتى عندما تتغير لزوجة السائل بسبب تغيرات درجة الحرارة أو التركيب.
س 3: ما هي الصيانة التي يتطلبها مقياس تدفق الإزاحة الإيجابية؟
A3: هناك حاجة إلى الحد الأدنى من الصيانة. يضمن التنظيف المنتظم للأجزاء المتحركة والمعايرة الدورية (اعتمادًا على نوع السائل) الدقة والتشغيل الموثوق به على المدى الطويل.
س 4: هل يمكن لمقياس التدفق ذو الإزاحة الإيجابية التعامل مع السوائل المسببة للتآكل أو الكيميائية؟
ج4: نعم.شركة ونزهو Supertech Machine Co., Ltd.يقدم نماذج مصنوعة منالفولاذ المقاوم للصدأ أو السبائك الخاصةمناسبة للتعامل مع المواد الكيميائية العدوانية والسوائل المسببة للتآكل بأمان.
يعتمد اختيار النموذج الصحيح على عوامل مثل معدل التدفق والضغط ودرجة الحرارة ونوع السائل. فريقنا الهندسي فيشركة ونزهو Supertech Machine Co., Ltd.يوفر إرشادات وتخصيصات مخصصة لتتناسب مع احتياجاتك المحددة. سواء كنت بحاجة إلى تصميم مدمج للمساحات الضيقة أو وحدة صناعية عالية التدفق، يمكننا توفير الحل الأمثل.
A مقياس الجريان الإزاحي الإيجابيهو استثمار في الدقة والموثوقية والقيمة طويلة الأجل. إن أداءه الفائق من حيث الدقة والتنوع والمتانة يجعله الخيار المفضل للصناعات التي تتطلب نتائج قياس متسقة.
فيشركة ونزهو Supertech Machine Co., Ltd.، نحن نجمع بين التكنولوجيا المتقدمة وما يزيد عن عقدين من الخبرة الهندسية لتصنيع أدوات قياس التدفق التي تلبي المعايير العالمية.
📞اتصاللنا اليوملمعرفة المزيد حول حلول مقياس تدفق الإزاحة الإيجابية لدينا أو لطلب عرض أسعار مخصص يناسب متطلباتك المحددة.
شركة Wenzhou Supertech Machine Co., Ltd. - شريكك الموثوق في القياس الدقيق للتدفق.
-
