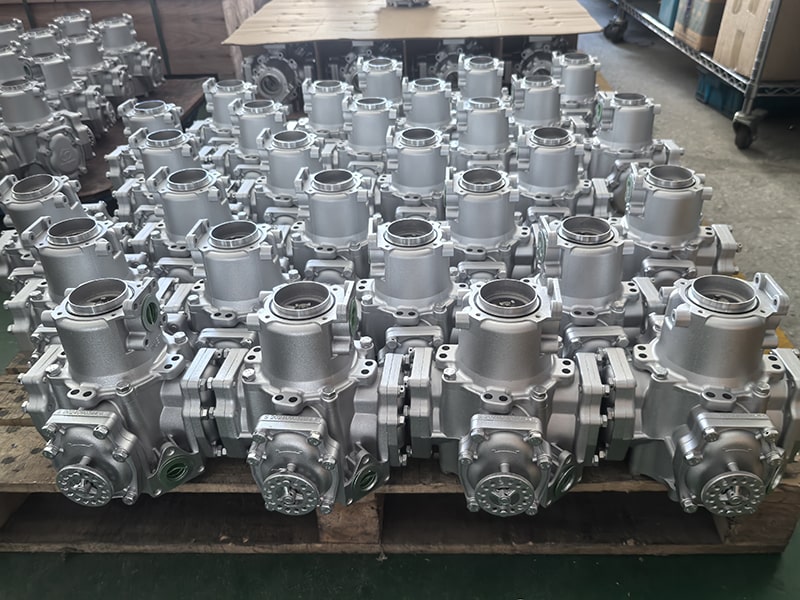

A مقياس تدفق موزع الوقودهو أداة تستخدم لقياس تدفق الوقود السائل. يستخدم تأثير المقاومة أو الإثارة للتدفق للوقود السائل على مقياس التدفق عندما يتدفق من خلال مقياس التدفق لقياس التدفق. بالاعتماد بشكل ملموس على الحركة الميكانيكية للمادة أو المكابس أو التروس ، يتم تحويل معدل التدفق إلى عدد من الدورات من خلال النقل الميكانيكي ، ويتم حساب الحجم أخيرًا.
قبل استخدام مقياس التدفق ، تحتاج إلى التحضير أولاً ، بما في ذلك شراء مقياس التدفق ، واختيار نطاق القياس المناسبين ومدىهم ، وإعداد المفاصل الخيوط ، وخواتم الختم والأنابيب ، إلخ.
1. تحديد موقع تركيب مقياس تدفق الوقود ، بشكل عام بالقرب من خزان الزيت أو على خط أنابيب الزيت.
2. تحقق مما إذا كانت هناك أنابيب أخرى أو أجزاء حول موقع التثبيت. إذا كان الأمر كذلك ، احتفظ بمسافة معينة لتجنب التداخل المتبادل.
3. قم بتوصيل مقياس التدفق بخط أنابيب شاحنة النفط ، وانتبه إلى الختم المقاوم للماء لمنفذ الاتصال.
4. وفقًا لتعليمات الأسلاك الخاصة بمقياس تدفق البنزين ، قم بتوصيل سلك الطاقة وخط الإشارة بشكل صحيح.
5. في برنامج تصحيح الأخطاء لمقياس التدفق ، قم بتعيين المعلمات ومعايرةها لضمان دقة نتائج القياس.
تحديد المواقع والاتجاه
1.Observe سهم اتجاه التدفق علىمقياس تدفق الوقودالجسم للتأكد من أن اتجاه التثبيت يتسق مع اتجاه تدفق الزيت.
2. التثبيت horizontal هو الأفضل. إذا كان التثبيت الرأسي مطلوبًا ، راجع زاوية الميل المسموح بها في الدليل.
اتصال خط الأنابيب
1.Clean المداخن والمخرج ولف شريط الختم (3-4 المنعطفات) لمنع الشريط من إدخال الجدار الداخلي للأنبوب.
2. تشديد أولي للواجهة باليد ، ثم قفلها بلف وجع (تجنب الإفراط في الإفراط في التسبب في كسر القشرة).
الاتصال الكهربائي
1. قم بتوصيل خط إشارة النبض إلى اللوحة الرئيسية للسيطرة وفقًا لمخطط الأسلاك لضمان أن تكون طبقة التدريع بشكل جيد.
2. تحقق من الأداء المقاوم للماء للقابس لمنع الرطوبة من غزو الدائرة.
1. افتح صمام خط الأنابيب وابدأ السائل ، وانتبه لضبط حجم المفتاح تدريجياً لتجنب الإفراط.
2. جرب معدلات تدفق مختلفة لتحديد أفضل نطاق قياس ونطاق.
3. المعلمات المنقولة مثل حساسية ودقة المؤشر أو المسجل.
اختبار الختم
بعد تشغيل مضخة الزيت ، تحقق مما إذا كانت كل واجهة تتسرب ، واستبدل الختم إذا لزم الأمر.
اختبار الضغط الثابت: أغلق صمام المخرج ولاحظ ما إذا كان مقياس الضغط مستقرًا (الحفاظ على أي انخفاض في الضغط لمدة 15 دقيقة).
معايرة القياس
استخدم أداة قياس قياسية (مثل أسطوانة قياس المعادن القياسية 20L) لمعايرة السائل الحقيقية.
اضبط معامل النبض على اللوحة الرئيسية للتأكد من أن خطأ الإشارة في حدود ± 0.3 ٪ (راجع لوائح التحقق من JJG 443-2015).
تكوين البرنامج
أدخل معلمات عداد تدفق البنزين (مثل النبضات/لتر ، نوع الزيت) من خلال لوحة التحكم.
قم بتشغيل برنامج الاختبار الذاتي للتحقق من تشوهات المستشعر أو تدخل الإشارة.
1. عند استخدام مقياس التدفق ، تجنب التدفق عالي السرعة أو الاهتزاز المفرط لتجنب الأخطاء أو الضرر.
2. تنظيف والحفاظ علىمقياس تدفق الوقودبانتظام لضمان تشغيلها العادي.
3. دفع الاهتمام بالسلامة أثناء التشغيل لتجنب المخاطر مثل الصدمة الكهربائية ، والتسمم ، والتسمم الكيميائي.
4. بعد التثبيت ، يلزم اختبار التشغيل الفعلي لمراقبة ما إذا كان إخراج مقياس التدفق دقيقًا وما إذا كان التثبيت ثابتًا.
5. إذا كان هناك حاجة إلى تخزين طويل الأجل ، فيجب إدخال كمية معينة من وسيط التنظيف في مقياس التدفق لمنع الصدأ وتآكل الأجزاء الداخلية التي تؤثر على عمر الخدمة.
6. على الرغم من الصيانة ، ينبغي إيلاء الاهتمام لدورات الصيانة والأساليب ، ويجب تنظيف أجزاء الصيانة واستبدالها في الوقت المناسب.
التدابير المضادة للثبات: استخدم أدوات مقاومة للانفجار أثناء التثبيت وتوصيل السلك الأرضي للتخلص من الكهرباء الثابتة.
تجنب الخمول: قبل بدء تشغيل الماكينة لأول مرة ، تأكد من أن خط الأنابيب مليء بالزيت لمنع الطحن الجاف من المكره العداد.
الصيانة المنتظمة: قم بتنظيف المرشح كل ستة أشهر وتحقق من ارتداء المكره. تحقق من مرونة الختم في درجات الحرارة القصوى لمنع تكسير درجة الحرارة المنخفضة أو الشيخوخة ذات درجة الحرارة العالية.
1. خطأ: تحقق من حظر المرشح أو التشويش على المكره أو تداخل الإشارة.
2. لا إخراج الإشارة: تحقق من جهد إمداد الطاقة وما إذا كانت أطراف الأسلاك فضفاضة.
3. الصوت/الاهتزاز غير الطبيعي: تحقق من وجود كفاءة في دعم الأنابيب أو دعم الأنابيب.
باختصار ، يعد مقياس التدفق أداة عملية للغاية يمكنها قياس تدفق السوائل بدقة وتوفر دعمًا فنيًا مهمًا للإنتاج الصناعي وحماية البيئة وغيرها من المجالات. آمل أن يساعدك هذا المقال في فهم المبادئ الأساسية واستخدام عدادات التدفق وتقديم المساعدة لعملك.
