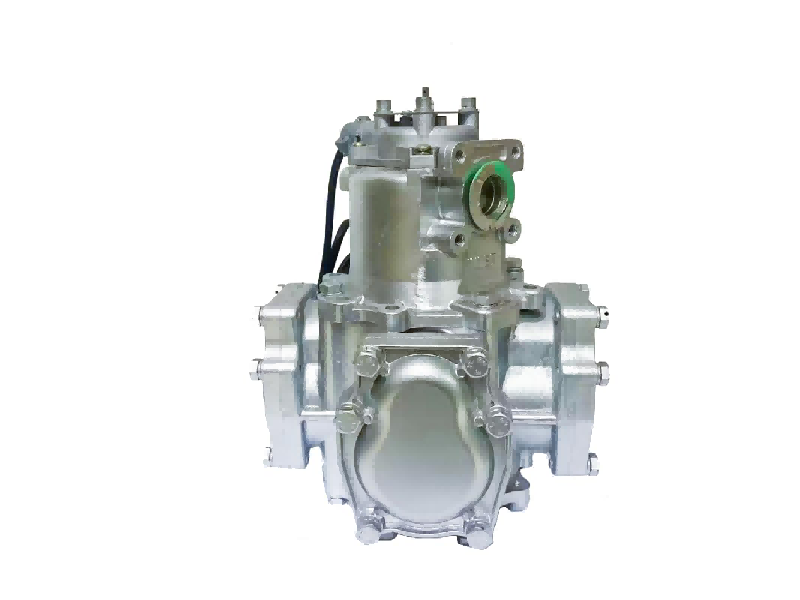

استخدامعدادات التدفقيوفر لنا الكثير من المتاعب ، ولكن لتثبيت مقياس التدفق بشكل صحيح ، يجب ملاحظة النقاط التالية:
يجب أن يعطي اختيار الموقع الأولوية لتجنب مصادر الاهتزاز الميكانيكية ومناطق التداخل الكهرومغناطيسي-هي حوامل التخميد هيدروليكي (المحددة في ISO 10816-3) إلزامية حيث يتجاوز اهتزاز خط الأنابيب سعة 0.1 ملم ، وزيادة قدرها 0.8 ملم MU-MOL التدريجي في حدود 1.5M من 380 فول التدريع). تتطلب خطوط الأنابيب السائلة منحدرًا تصاعديًا لا تقل عن 3 درجات (ارتفاع 52.4 ملم لكل متر) تم التحقق منه بمستويات دقة 0.02 مم/م ، مع صمامات تنفيس SPIRAX SARCO ARV20 (≥5L/دقيقة) مثبتة في قمم الخرق U-مصنع معالجة المياه 37 ساعة من عطل المقاييس الكهرومغناطيسي بسبب قفل البخار. يجب الحفاظ على محاذاة اتجاه التدفق ضمن خطأ ≤2 ° (تم التحقق من تحالف الليزر) ؛ التثبيت العكسي لمترات الدوامة يضر بشكل دائم قضبان Shedder.
يتم تصنيف أطوال الأنابيب المستقيمة بواسطة مصدر الاضطراب: ≥10 أقطار الأنابيب في اتجاه المنبع من المرفقين 90 درجة (على سبيل المثال ، 1.0 متر للأنابيب DN100) ، ≥20 أقطار المنبع من المضخات/الصمامات. قد يقلل مكيف تدفق حزمة أنبوب Rosemount 1495 من المتطلبات المستقيمة إلى 5 أقطار حيث تكون المساحة مقيدة (تم تسجيل عداد المصفاة المصفوفة بنسبة 8 ٪ من الأنابيب المستقيمة غير الكافية). يتم استخدام التشغيل الكامل للتأكد من أنه من خلال الآليات المزدوجة: أجهزة استشعار مثبتة في اتجاه تصاعدي 30 درجة في الأنابيب الأفقية (زاوية هروب الفقاعة المثلى) ، وصمامات الضغط على الظهر المخرج التي تحافظ على ارتفاع درجة حرارة البخار المترتبة على ارتفاع درجة حرارة 70 درجة مئوية). يجب تثبيت مرشحات الفولاذ المقاوم للصدأ لمدة أربعين عرضًا (التقاط ≥380μm ، والغسيل التلقائي عند ΔP> 0.5bar) 5 أقطار أنابيب في اتجاه المنبع-مقياس توربينات مصفاة السكر تم الاستيلاء عليها عندما تشويش بلورات السكروز محاملها دون ترشيح.
يتم تكوين أجهزة تفصل الطور حسب نوع الوسائط: تتطلب خطوط الغاز أواني مكثفة (حجم حجم الأنابيب ≥5 ٪) بقطر 1 قطرها في اتجاه المنبع المقترن بفخاخ TLV J3X ، وخطوط سائلة تحتاج إلى Swagelok ASC-1 Degass انجراف في أمتار كوريوليس من البخار الرطب). يتم حساب التمدد الحراري لخط الأنابيب على أنه ΔL = 12.3 × 10⁻⁶ × L × ΔT (1.23 مم/م لـ 304 SS في ΔT = 100 درجة مئوية) ، مع مفاصل ω-Expansion تعويض ≥1.5ΔL (Witzenmann RBK). الدعم الثابت متباعدة ≤15m على جانبها ، والدعم المنزلق مع بطانات PTFE ضرورية (تتجاوز تسرب الهيليوم المحطات المسجلة من كسور الإجهاد الشفة). تستخدم الأنظمة الالتفافية قطارًا ثلاثي الصمامات (صمام بوابة Z41H + Q41F Valve + J41Y Globe Valve ، Fluge Class ANSI Class VI) ، يستكمل بصمامات العزل المزدوجة لمعايرة الصفر عبر الإنترنت (مصفاة تكبدت 82،000 دولار من خسارة الصيانة من الاضطراب). يفرض التفتيش النهائي ثلاثة بروتوكولات غير قابلة للتفاوض: إزالة محول الموجات فوق الصوتية أثناء اللحام (حد درجة حرارة 80 درجة مئوية) ، وقضبان التأريض المخصصة للأتر الكهرومغناطيسي (1.5 متر من النحاس ، المقاومة <4Ω) ، واختبار تسرب الهيليوم عند 1.5 × ضغط العمل (<1 × 10⁻⁶ mbar · l/s ekeage ade.
أليس من السهل ، أليس كذلك؟ ومع ذلك ، بمجرد أن نلاحظ هذه النقاط ،عدادات التدفقيمكن استخدامها بشكل أفضل.
